GLG4-500系統可用于LED模組、光學元件和電子元件在開發過程中的各個階段的性能評估。這一高度自動化的系統可容納4-7千克、直徑500毫米的被測設備，能在幾分鐘內獲得準確可靠的測量結果，

對于紫外發光二極管或者其他紫外光源的全光學特性測試，可使用專用的GL RID one UV紫外系統。

根據新的CIE S025/E:2015，應使用測角光譜儀在垂直角度范圍為10°或更小（建議2.5°）和水平角度范圍為90°或更?。ńㄗh22.5°）的情況下測量u'、v'色坐標。角度顏色均勻性值測量為不同方向發射的LED器件的色度（u'，v'）與平均色度（u'a，v'a）的Z大偏差。

該自動光學測角儀是作為通用LED測量解決方案設計的，符合新的CIE S025/E:2015標準，適用于LED模塊、燈具和燈具。它還符合IES LM-79標準的要求。該系統提供美國能源之星和歐洲LED照明生態設計要求所需的數據和報告。

GLG 4-500 gonio旨在為工程師和技術人員提供實用的日常解決方案。系統的即插即用特性簡化了復雜的測量過程。只需將燈安裝在機械板上，與可用的激光對準工具對準，設置參數，即可測量強度分布！系統自動旋轉并測量每個位置的DUT，然后將結果輸出到完全可定制的報告中。

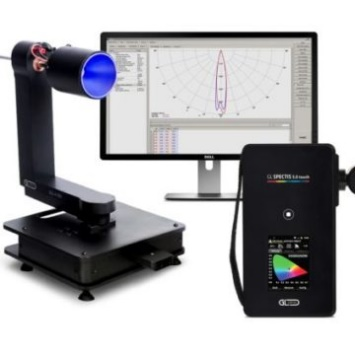

GLG 4-500 gonio配有一個光譜輻射計和一個用戶友好的分析軟件。系統自動生成光強分布圖和光通量以及IES和LTD光度文件。由于我們使用光譜輻射計作為默認探測器，因此光角度會生成所有色度值，如CCT和Duv、CRI和Rf（TM-30 2015）麥克亞當橢圓（MacAdam Ellipses）、角度顏色均勻性等。

系統功能

標準的系統包括

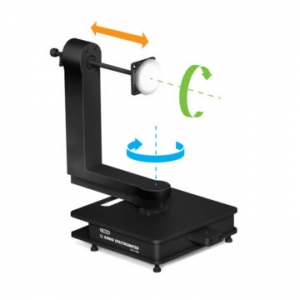

• C型γ坐標中的C型光學測角儀

• 光軸在水平方向

• 角發光強度測量

• 光通量測量

• EULUMDAT和IES文件生成

可選滑塊

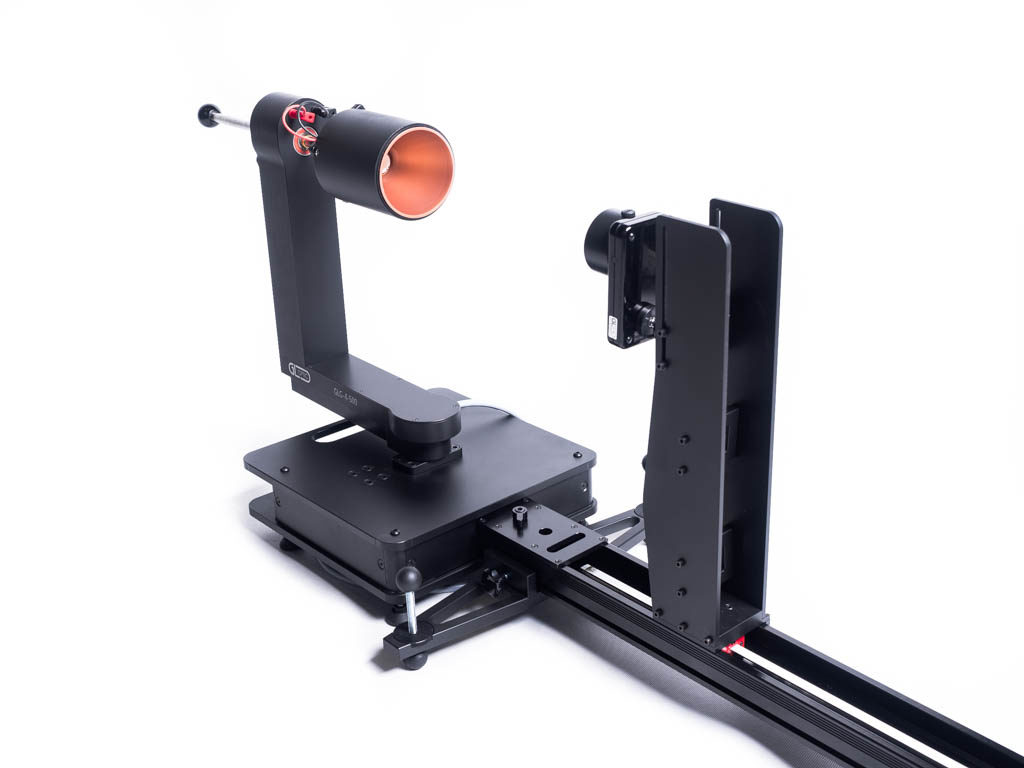

• 長度為1m或2.5m的專用機械滑塊

• 具有用于測量儀器的支架

• 提供1m長的延伸型材

可選功能

• Class A級實驗室光度計

• 電流或電源和功率計

• TEC控制或溫度測量

系統的指標參數

光度學參數

• 光強度分布

• 極坐標圖

• 錐圖

• 光通量

• IES和LTD文件格式

• 中心光束強度

顏色參數

• 相關色溫（白色LED光源）CCT和Duv

• 顯色指數（白色LED光源）Ra，CRI，R1***R15，IES TM-30 2015

• 麥克亞當橢圓

• 角度顏色均勻性

附加/可選

• 發光效率[lm / w]

• 功率因數

• 溫度

系統規格參數

適用于：

• 燈具制造商

• 燈具檢測計量機構

• 車燈制造商

• 燈具研發設計師
