主要功能介紹：
GLGA 50-1800是一種新型分布式光度計，遵循行業標準，該設備以H，V坐標對汽車LED和其他類型的燈的發光強度分布進行光度測試。。
021-50710257
13331917708(微信同號)

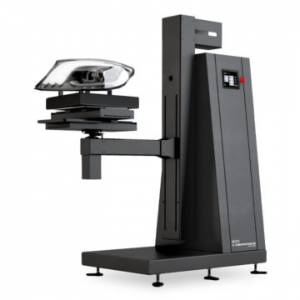

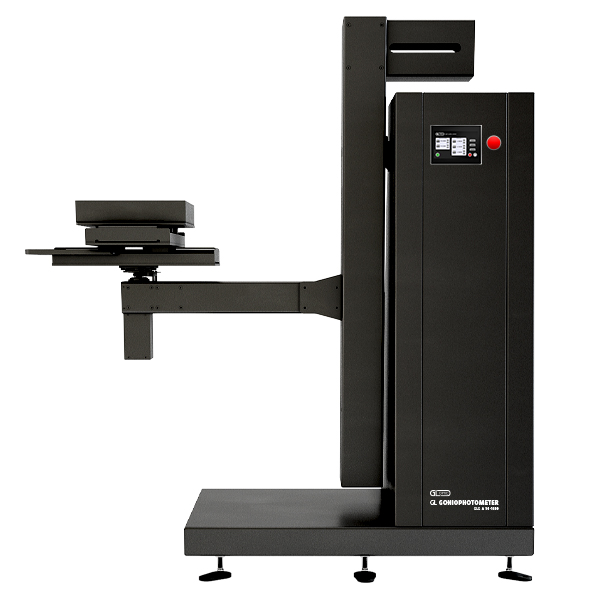

GLGA 50-1800是一種新型分布式光度計，遵循行業標準，該設備以H，V坐標對汽車LED和其他類型的燈的發光強度分布進行光度測試。
GLG A 50-1800系統設按照UN / ECE和SAE / FMVSS法規對燈和信號進行一致性測試，是用于遠場光度和色度測量系統的符合CIE 121-1996和IESNA LM-75-01標準的A型系統，提供對汽車，鐵路和其他車輛前照燈的快速，準確和可靠的測量。此外，它還可用于交通信號燈和機場照明系統的測量。
GLG A 50-1800系統機械設計包括高達50kg的增加的負載能力，400x400mm大型機械平臺和3個帶有絕對編碼器的電動軸，以提高精度。
標準的系統包括
具有3個機械化H，V和Z軸以及DUT移動x，y機械安裝臺的可編程，堅固且準確的A型分布式光度計
預配置的交鑰匙系統，包括所有帶軟件的儀器和專用PC，在交付給客戶之前經過測試
帶有反射鏡和系統控制選件的獨特激光對準系統有助于校準系統垂直和水平對準，還可以更快地對DUT *進行光度定位
快速光度計+ FLICKER
GL SPECTIS 1.0 LS
GL SPECTIS 5.0T
電源和儀表
TEC控制
支持與安裝
系統的指標參數
光度學參數

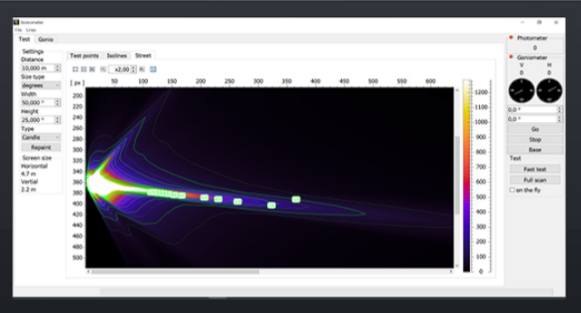

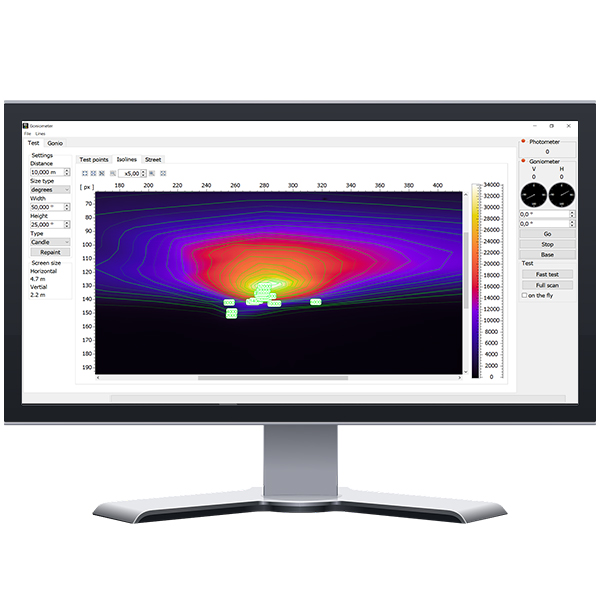

光強度分布圖
光通量
IEC，IES和LTD格式
中心光束強度
顏色參數
相關色溫– CCT和Duv
顯色指數– Ra，CRI，R1至R15，TM-30
麥克亞當橢圓
角度顏色均勻性
其他參數
發光效率[lm / w]
功率因數
溫度
系統規格參數
CIE 光度計 | 符合IES LM-75-01和CIE 121-1996的CIE測角儀類型遠場A型。帶絕對位置編碼器的5軸伺服電機 |
H軸移動范圍 | 角度范圍±100°，額定扭矩555Nm，速度高達10°/ s |
H軸分辨率 | 0.002° |
H軸重現性 | 0.05°* |
V軸移動范圍 | 角度范圍±180°，額定轉矩98Nm，速度高達50°/ s |
V軸分辨率 | 0.002° |
V軸重現性 | 0.05°* |
Z軸移動 | 線性范圍0-800mm，提升能力高達1500N |
Z軸重現性 | 70μm |
X，Y軸移動范圍 | 線性范圍±150mm，速度高達40mm/s |
X，Y軸重現性 | 70μm |
DUT安裝板 | 方形400×400 mm，多個M6安裝孔 |
DUT最大尺寸 | ≤1800 mm（對稱放置） |
光度計尺寸 | 1990(L) x 810(W) x 2020(H) mm |
光軸高度 | 1350mm |
最小房間高度 | 2600mm |
最小房間寬度 | 4000mm |
最大承重 | 50kg |
電源 | AC 110-230V，3000 W |
控制器 | 所有電機的內部控制器，通過LAN網絡的PC連接，遠程制造商支持能力，測角儀機身上的7英寸LCD觸摸顯示屏，手動固定所有軸控制器以進行DUT固定期間的操作。 |
安全 | 測角儀兩側的緊急停止按鈕，帶有激光掃描儀或擋光板的可選安全裝置。 |
*在額定負載下
適用于：
汽車和交通照明質量控制解決方案
汽車制造商
車燈制造商
所有運輸行業的照明測試和評估
