TMC為我們的CleanTop光學平臺和面包板提供各種各樣的支腿系統。

通常，光學平臺和面包板放置在通過拉桿連接在一起的氣動或剛性支架上。這是我們Micro-g系列的支撐系統。

對于極其敏感的應用，特別是低于5 Hz的地板振動，我們推薦使用主動壓電和混合解決方案 - STACIS III和LaserTable-Base。

概述

LaserTable-Base?是現有光學平臺隔振技術的一大飛躍。通常，光學平臺由低頻氣動隔振系統支撐。雖然在隔離高頻方面非常有效，但這些被動系統實際上放大了關鍵的1至3 Hz范圍內的振動。

TMC的STACIS通過結合壓電致動器和慣性振動傳感器的專有技術克服了這些限制，可消除而不會放大極低頻振動。LaserTable-Base將這兩項技術（空氣和STACIS）整合到一個集成的消振系統中。由于兩個串聯隔振系統的綜合效應，這實現了低頻率消振和**的高頻隔振水平。

LaserTable-Base的上部氣動部分采用模塊化設計，可互換。它可以結合TMC的Gimbal Piston、MaxDamp空氣隔振器或剛性、非隔振支架，具體取決于應用要求。

規格

? 采用專利STACIS?技術

? 主動慣性消振系統

? 消振從低于1 Hz開始

? 加長行程的壓電致動器，高達60微米。

? 6個主動自由度

? 由兩個串聯隔振系統組成，可實現**隔振效果

? 采用專利MaxDamp?空氣隔振器

? 簡單、堅固且經濟高效

? 可選的擱板，用于在工作臺下方安裝設備

? 包括TMC的DC-2020數字控制器

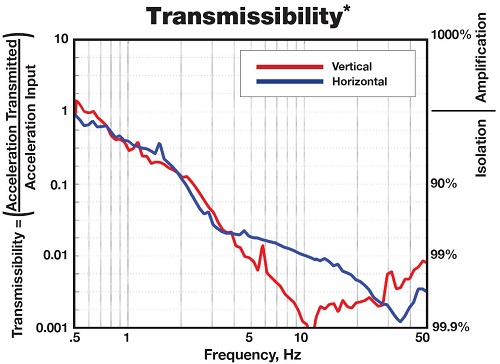

性能

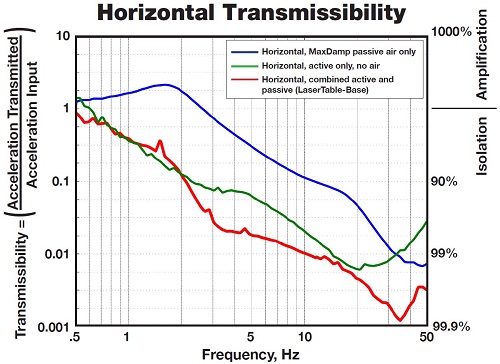

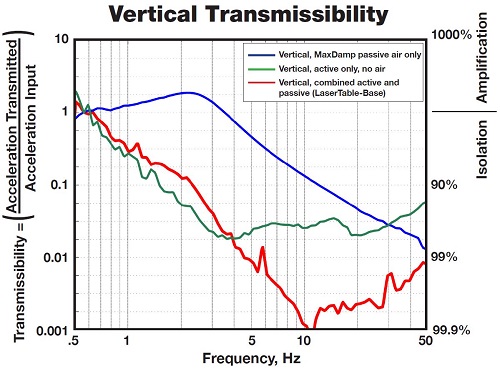

將低頻、被動MaxDamp?空氣隔振器與壓電主動消振系統串聯在一起，可得到整體傳遞率曲線，即兩條單獨傳遞率曲線的總和。由此產生的隔振性能非常顯著，在某些頻率范圍內，我們受到測量儀器噪聲基底的限制。并且無法測量和演示完整的隔振性能。也就是說，在10-12 Hz以上，組合系統的實際性能預計將超過所示性能，因?yàn)榻M合隔振理論上是兩個子系統所提供的隔振的總和。

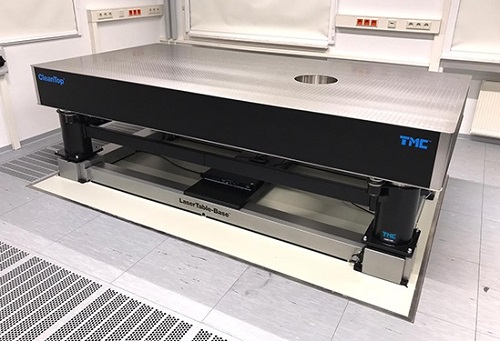

應用照片
