主要功能介紹：
TMC為我們的CleanTop光學平臺和面包板提供各種各樣的支腿系統。 通常，光學平臺和面包板放置在通過拉桿連接在一起的氣動或剛性支架上。這是我們Micro-g系列的支撐系統。 對于極其敏感的應用，特別是低于5 Hz的
021-50710257
13331917708(微信同號)
TMC為我們的CleanTop光學平臺和面包板提供各種各樣的支腿系統。
通常，光學平臺和面包板放置在通過拉桿連接在一起的氣動或剛性支架上。這是我們Micro-g系列的支撐系統。
對于極其敏感的應用，特別是低于5 Hz的地板振動，我們推薦使用主動壓電和混合解決方案 - STACIS III和LaserTable-Base。
概述

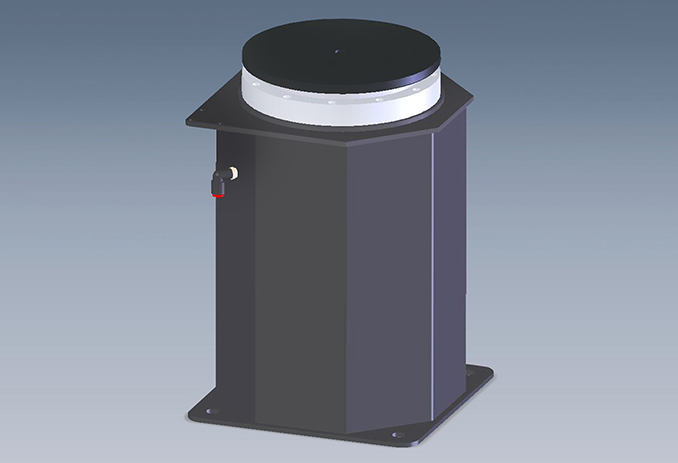

Micro-g
Micro-g光學平臺支撐系統是CleanTop光學平臺和面包板的理想選擇。它有包括高度、承重能力和隔振性能在內的多種配置選項。
大多數頂部**好選擇由帶有拉桿的四柱系統支撐，但對于那些長度超過10英尺（3米）的頂部，我們建議使用6柱系統。除了更高的承重能力之外，頂部的結構特性還通過額外的支撐點得到了增強。

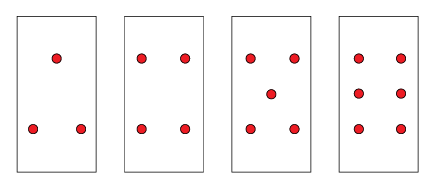

如果支柱之間需要開放式通道，則可以選擇Micro-g獨立式支柱來代替帶有拉桿的支柱。雖然一般配置為4和6條支腿，但其他配置可包括3和5條支腿。獨立支柱為相對于光學頂部的支柱定位提供了**的靈活性。

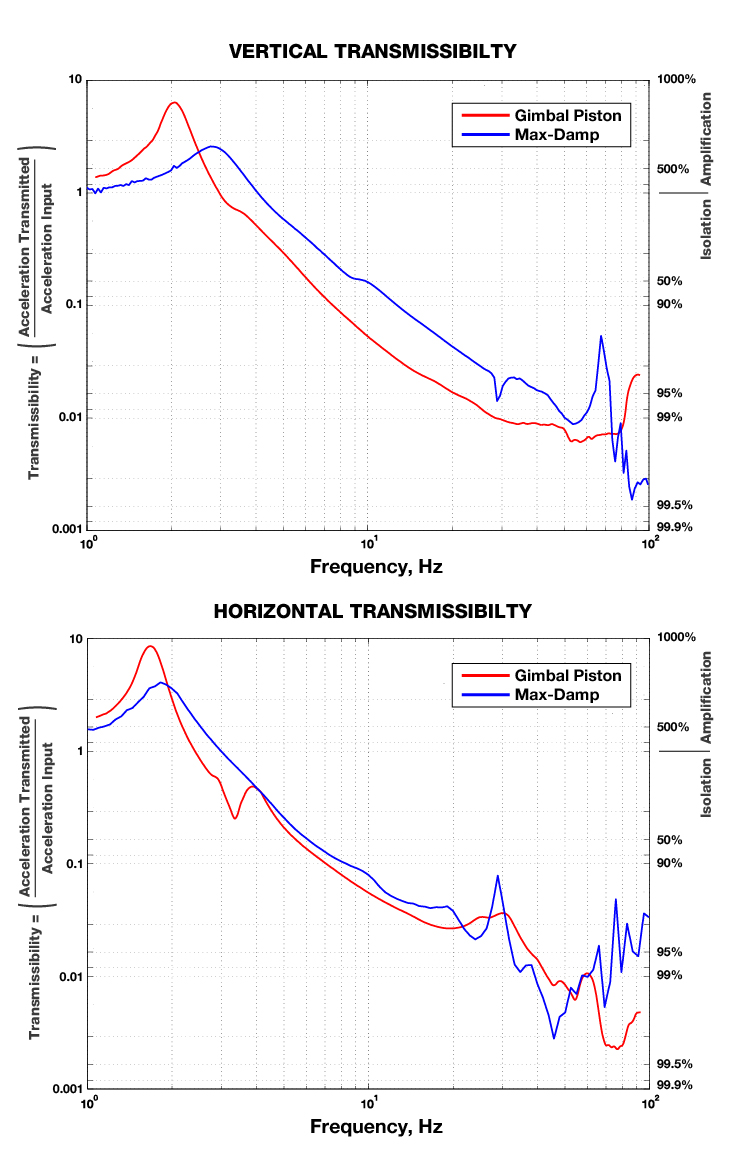

隔振性能
有三個阻尼/隔振級別。為具有移動平臺或機器人運動的應用選擇**振動衰減或主動阻尼。
*剛性非隔振支架沒有額外的隔振性能，不包括在這些圖中。
如何選擇
選擇支撐類型

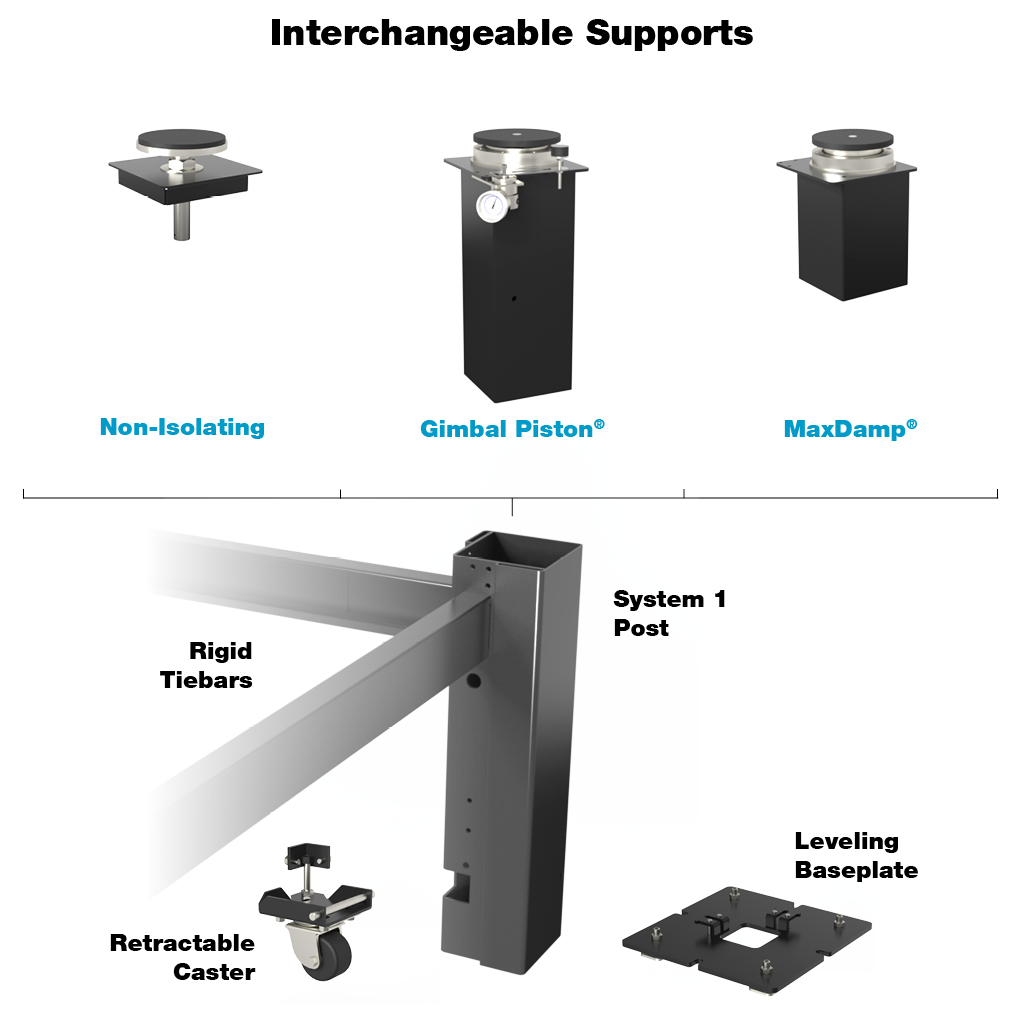

Micro-g為您提供了一種極為方便和經濟的途徑來獲取用于支撐光學平臺或其他大型工作臺的設備。獨特的Micro-g設計讓您可以自定義基本功能，而無需支付額外的定制價格和等待漫長的交貨。一共有六類選件，方便的選擇圖表可幫助您構建用于訂購的部件號。系統也可以根據需要輕松升級 - 可以將調平支架轉換為隔振器或添加腳輪。
選擇

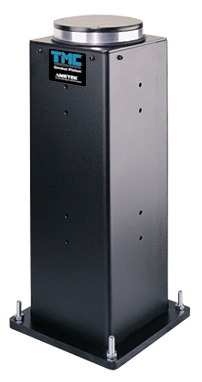

隔振器/調平柱 - 如果您需要隔振，我們的隔振器特別是在實際、低輸入水平下可提供業內**好的被動垂直和水平減振性能。
如果只需要剛性非隔振支架，TMC提供了一個經濟的調平安裝選項，它帶有堅固的可調節千斤頂螺釘，可提供+2 1/2和-0英寸（+62和 - 0毫米）的行程。您可以在以后將系統升級到全隔振性能，總成本僅略高于您**初選擇此版本的成本。
載重能力 - 根據您工作臺和機載設備的重量，您可以選擇載重能力為1,400、4,000、6,000、10,000或15,000磅（分別為600、2,000、3,000、4,500或7,000千克）的支撐系統。定制系統可以從標準組件進行配置，以支撐幾乎任何結構。
高度 - 支柱有七個標準高度：12、16、18、22、24、28和32英寸（分別為300、400、450、550、600、700和800毫米） - 盡管并非所有尺寸都適用于所有載重能力?？紤]設備組件的工作臺厚度和高度，請選擇具有所需工作高度的支柱尺寸。從地面到臺面的人體工程學距離為36英寸（900毫米）。
拉桿 - 出于安全原因，建議使用拉桿。當您選擇腳輪或想要升級到腳輪時，必須考慮拉桿。如果您需要不斷進入工作臺下方的區域，獨立式支撐底座可提供足夠的穩定性。
腳輪 - TMC的可選腳輪采用堅固耐用的重型設計，可輕松移動安裝好的工作臺。工作臺定位后，腳輪縮回以在設備操作期間與地面牢固接觸。與其他Micro-g功能一樣，它們可以在一開始時就集成在設備中，或者如果您選擇升級，也可在稍后購買。腳輪在**小承重能力的支柱上從外部縮回，在中等承重能力的支柱上從內部縮回，而**高承重能力的支柱無腳輪。高度不到18英寸的支柱無腳輪。
配置 - **常見的是簡單的四柱框架配置；然而，根據支撐結構的尺寸和形狀以及機載設備的重量和位置，可能需要選擇另一種多支撐系統。對于不尋常尺寸的頂部或如果您對您的方法有任何疑問，請致電我們。
訂購
1、確定是否需要隔振或只需要剛性、非共振支架。
2、確定是否要使用腳輪、拉桿。 腳輪不能用于獨立式支柱，也不能用于2500磅的支柱。
3、在訂購表的左欄中找到所需支撐的光學頂部的尺寸，從相應的列中選擇支腿系統編號。
4、通過比較載重能力與光學頂部重量加設備負載，確保支架具有足夠的載重能力。
? 頂部重量等于頂部面積乘以光學頂部尺寸表底部的重量因子
? 總有效載荷應落在隔振器載重能力的25％至75％之間。
? 通常，8英寸（200毫米）和12英寸（300毫米）頂部需要13或14個系列支腿、4個支柱系統。
5、根據所需的工作臺表面高度和光學頂部的厚度，將高度代碼（H）分配給目錄號，通常36英寸高是指置于工作表面上。
6、帶有耐磨板的調平底板是13、14和16系列的選件。 如果您的地面不是非常平整，這些選件可能會很有用。
? 若要指定調平底板，目錄號的第四位數字應為“4”。如果需要普通底板，那么第四位數字應為“3”
? 例如，將16-143-00更改為16-133-00
7、如果訂購4和6套隔振器，標準高度控制閥將包括在內，例如，14-426-35將包括四個隔振器、腳輪、拉桿和控制閥。
8、訂購單個支柱時，必須指定高度控制閥。 從高度控制閥套件訂購表中選擇閥門套件。
? 注意，如果組合4個以上的支柱，則必須添加后綴，例如14-134-00中的8，正確的閥門套件是SV14-8）。
9、如有疑問或需要特殊配置，請聯系努美科技。

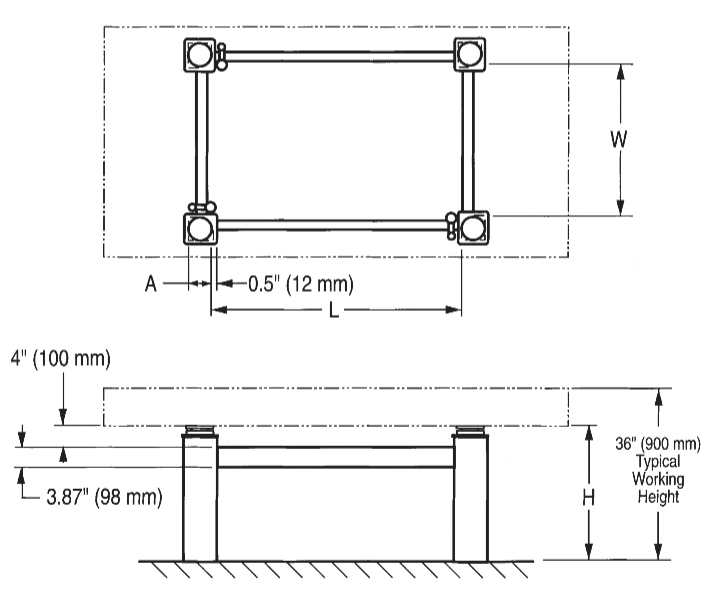

四柱系統的訂購表
型號結構
示例型號：14-425-35
| 代碼 | 14 | 425 | 35 |
| 代碼說明 | 前綴 | 腳輪和高度 | 后綴 |
| 支撐類型、橫截面尺寸和承重能力 | 長度和寬度 | ||
| 示例型號說明 |
Gimbal Piston 6英寸橫截面 4000磅的承重能力 |
22英寸高 帶腳輪 |
50 x 30英寸 |
前綴和后綴表
下面我們根據頂部尺寸提供了我們推薦的系統尺寸和承重能力
|
工作臺頂部尺寸 WxL |
推薦的支撐系統 WxL |
承重能力 磅（千克） |
前綴代碼 | 后綴代碼 | |
| 英寸（毫米） | 英寸（毫米） | 剛性支架 | Gimbal Piston | ||
|
30 x 36 (750 x 900) |
20 x 26 (500 x 650) |
1400 (600) |
11 | 12 | 28 |
|
30 x 48 (750 x 1200) |
20 x 35 (500 x 875) |
1400 (600) |
11 | 12 | 29 |
|
30 x 60 (750 x 1500) |
20 x 40 (500 x 1000) |
1400 (600) |
11 | 12 | 24 |
|
30 x 72 (750 x 1800) |
15 x 40 (375 x 1000) |
4000 (1800) |
13 | 14 | 14 |
|
30 x 96 (750 x 2400) |
15 x 50 (375 x 1250) |
4000 (1800) |
13 | 14 | 15 |
|
30 x 120 (750 x 3000) |
15 x 60 (375 x 1500) |
4000 (1800) |
13 | 14 | 16 |
|
36 x 48 (900 x 1200) |
26 x 35 (650 x 875) |
1400 (600) |
11 | 12 | 89 |
|
36 x 60 (900 x 1500) |
26 x 40 (650 x 1000) |
1400 (600) |
11 | 12 | 84 |
|
36 x 72 (900 x 1800) |
20 x 40 (500 x 1000) |
4000 (1800) |
13 | 14 | 24 |
|
36 x 96 (900 x 2400) |
20 x 50 (500 x 1250) |
4000 (1800) |
13 | 14 | 25 |
|
36 x 120 (900 x 3000) |
20 x 60 (500 x 1500) |
4000 (1800) |
13 | 14 | 26 |
|
40 x 60 (1000 x 1500) |
26 x 35 (650 x 875) |
4000 (1800) |
13 | 14 | 89 |
|
40 x 80 (1000 x 2000) |
26 x 40 (650 x 1000) |
4000 (1800) |
13 | 14 | 84 |
|
40 x 120 (1000 x 3000) |
26 x 60 (650 x 1500) |
4000 (1800) |
13 | 14 | 86 |
|
48 x 60 (1200 x 1500) |
30 x 35 (750 x 875) |
4000 (1800) |
13 | 14 | 39 |
|
48 x 72 (1200 x 1800) |
30 x 40 (750 x 1000) |
4000 (1800) |
13 | 14 | 34 |
|
48 x 96 (1200 x 2400) |
30 x 50 (750 x 1250) |
4000 (1800) |
13 | 14 | 35 |
|
48 x 120 (1200 x 3000) |
30 x 60 (750 x 1500) |
4000 (1800) |
13 | 14 | 36 |
|
48 x 144 (1200 x 3600) |
30 x 70 (750 x 1750) |
4000 (1800) |
13 | 14 | 37 |
|
59 x 60 (1500 x 1500) |
40 x 35 (1000 x 875) |
4000 (1800) |
13 | 14 | 49 |
|
59 x 72 (1500 x 1800) |
40 x 40 (1000 x 1000) |
4000 (1800) |
13 | 14 | 44 |
|
59 x 80 (1500 x 2000) |
40 x 40 (1000 x 1000) |
4000 (1800) |
13 | 14 | 44 |
|
59 x 96 (1500 x 2400) |
40 x 50 (1000 x 1250) |
4000 (1800) |
13 | 14 | 45 |
|
59 x 120 (1500 x 3000) |
40 x 60 (1000 x 1500) |
4000 (1800) |
13 | 14 | 46 |
|
59 x 144 (1500 x 3600) |
40 x 70 (1000 x 1750) |
4000 (1800) |
13 | 14 | 47 |
*4000磅的承重能力需要6英寸橫截面支柱。1400磅的承重能力系統具有4英寸橫截面支柱。
腳輪和高度代碼表
| 高度* | 腳輪 | |
| 是 | 否 | |
| 12英寸/305毫米 | - | 412 |
| 16英寸/406毫米 | - | 413 |
| 18英寸/457毫米 | 424 | 414 |
| 22英寸/559毫米 | 425 | 415 |
| 24英寸/610毫米 | 426 | 416 |
| 28英寸/711毫米 | 427 | 417 |
| 32英寸/813毫米 | 428 | 418 |
*4英寸橫截面支柱只能是28英寸（711毫米）和更高。

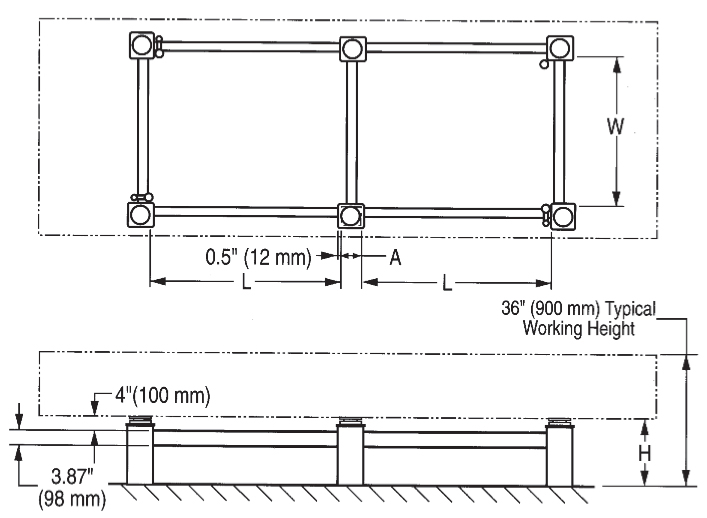

六柱系統的訂購表
型號結構
示例型號：14-625-35
代碼 14 625 35| 代碼 | 14 | 625 | 35 |
|
代碼說明 |
前綴 | 腳輪和高度 | 后綴 |
| 支撐類型 | 長度和寬度 | ||
| 示例型號說明 | Gimbal Piston |
22英寸高 帶腳輪 |
50 x 30英寸 |
前綴和后綴表
下面我們根據頂部尺寸提供了我們推薦的系統尺寸和承重能力。請注意，L尺寸約為框架總長度的一半。
| 工作臺頂部尺寸WxL | 推薦的支撐系統WxL |
承重能力 磅（千克） |
前綴代碼 | 后綴代碼 | |
| 英寸（毫米） | 英寸（毫米） | 剛性支架 | Gimbal Piston | ||
|
48 x 120 (1200 x 3000) |
30 x 30 (750 x 750) |
6000 (3000) |
13 | 14 | 33 |
|
48 x 144 (1200 x 3600) |
30 x 40 (750 x 1000) |
34 | |||
|
48 x 168 (1200 x 4200) |
30 x 50 (750 x 1500) |
35 | |||
|
48 x 192 (1200 x 4800) |
30 x 60 (750 x 1000) |
36 | |||
|
59 x 120 (1500 x 3000) |
40 x 30 (1000 x 750) |
43 | |||
|
59 x 144 (1500 x 3600) |
40 x 40 (1000 x 1000) |
44 | |||
|
59 x 168 (1500 x 4200) |
40 x 50 (1000 x 1250) |
45 | |||
|
59 x 192 (1500 x 4800) |
40 x 60 (1000 x 1500) |
46 | |||
腳輪和高度代碼表
| 高度* | 腳輪 | |
| 是 | 否 | |
| 12英寸/305毫米 | 622 | 612 |
| 16英寸/406毫米 | 623 | 613 |
| 18英寸/457毫米 | 624 | 614 |
| 22英寸/559毫米 | 625 | 615 |
| 24英寸/610毫米 | 626 | 616 |
| 28英寸/711毫米 | 627 | 617 |
| 32英寸/813毫米 | 628 | 618 |

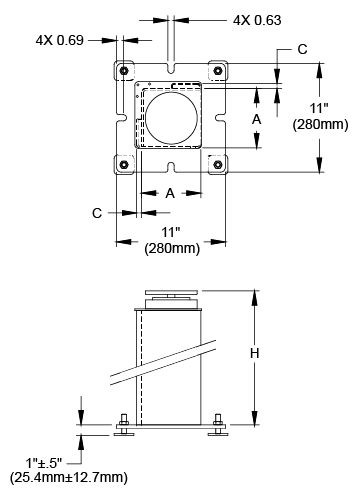

獨立式支柱的訂購表
單柱系統訂購表
| 目錄號 | H | A | C |
承重能力 /支柱 |
|||||
|
Gimbal Piston 隔振器 |
剛性支柱 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 磅 | 千克 |
| 14-142-00 | 13-142-00 | 12 | 305 | 6 | 152 | 0.5 | 13 | 1000 | 500 |
| 14-143-00 | 13-143-00 | 16 | 406 | ||||||
| 14-144-00 | 13-144-00 | 18 | 457 | ||||||
| 14-145-00 | 13-145-00 | 22 | 559 | ||||||
| 14-146-00 | 13-146-00 | 24 | 610 | ||||||
| 14-147-00 | 13-147-00 | 28 | 711 | ||||||
| 14-148-00 | 13-148-00 | 32 | 813 | ||||||
| 16-143-00 |
可提供非標準 解決方案 |
16 | 406 | 8 | 203 | - | - | 2500 | 1000 |
| 16-145-00 | 22 | 559 | |||||||
| 16-147-00 | 28 | 711 | |||||||
注意： 獨立式支柱與可伸縮腳輪不相容。12英寸支柱不包含底板。
高度控制閥門套件訂購表
該套件包括3個閥門和足夠的管道，以覆蓋指定數量的支柱。
| 目錄號 | 閥門套件 |
| SV14 | 用于四個14系列支柱的標準14系列套件 |
| SV14-X | 用于超過四個14系列支柱的套件。X是支柱的數量 |
| SV16 | 用于4個16系列支柱的標準16系列套件 |
| SV16-X | 用于超過四個16系列支柱的套件。X是支柱的數量 |
