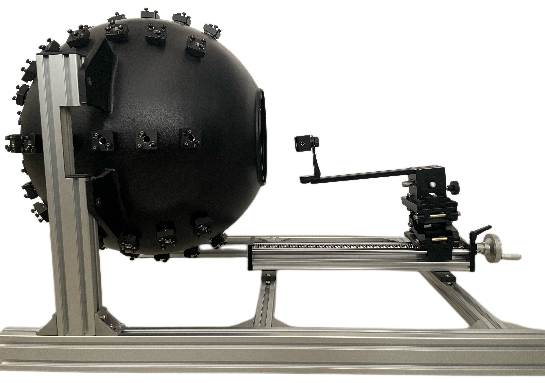

定制頻閃光纖積分球系統，用于成像相機的成像視角定標，同時也可以用于評價成像的幀頻。系統包含內壁全黑無反射積分球，頻閃LED光源盒及控制軟件。由積分球球壁等角度向球心發射準直光束，每一束準直光光斑直徑2mm，發散角較小，且亮度和閃爍頻率可調。

技術指標

? 積分球直徑：0.5m

? 準直光束數量：81束，等角度分布

? 準直光亮度偏差：<5%

? 準直光束分布最大角度：100°

? 準直光束直徑：2mm

? 準直角度：小于1°

? 光纖長度：1m

? 光纖纖徑：200um

? 可見光范圍，中心波長532nm

? 光源亮度可調4096等級

? 光源閃爍頻率0.1Hz-5000Hz

系統組成

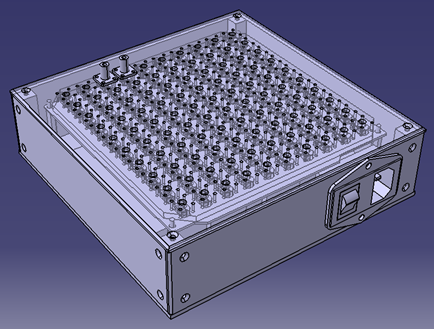

     1. 頻閃LED光源盒

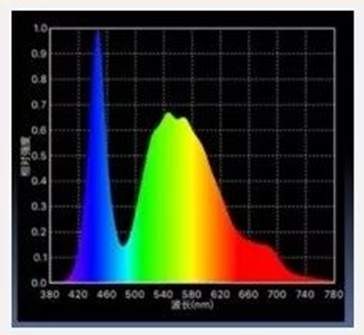

    頻閃LED光源盒內含有全光譜LED及頻閃控制線路板，可通過軟件控制LED的亮度及閃爍頻率。頻閃控制線路板設計的閃爍頻率可以達到0.1-5000Hz，4096個LED亮度等級，且可以單獨控制每顆LED。


     2.積分球

     積分球內部采用黑色無反射涂料，可見光范圍反射率低于0.5%。

     3.光纖準直頭

采用準直性較好的光纖準直頭，保證耦合效率及輸出準直性。

     4.旋轉調節適配器

     用于連接光纖準直頭和主積分球，為了使準直光束射向球心，設計二維旋轉調節裝置，方便調節。且特殊結構防止環境雜散光漏進積分球內。

     5.控制軟件：軟件可用于控制每顆LED亮度及閃爍頻率，也可選擇依次閃爍或區域閃爍。
